室內丈量七步驟教學：完整流程、注意事項與技巧

完成室外的勘場程序後，接下來便是室內丈量的開始。由於丈量通常是一次性的作業，每一段牆面與細部尺寸務必詳實記錄，避免遺漏，否則將影響後續電腦繪製與放樣，導致尺寸誤差或空間無法銜接等問題。

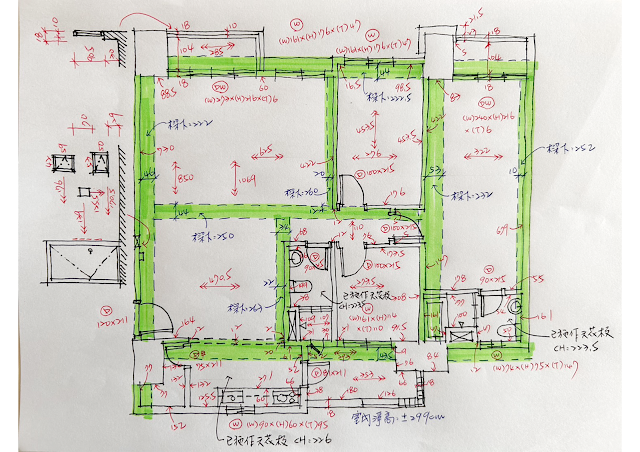

圖:工地丈量手稿

針對現場的丈量是有步驟和方法，會讓遺漏的風險降低不少，大致分為七個步驟:

圖:工地丈量的步驟

一、觀察屋型與格局

1. 目測屋型輪廓

進入室內後，先行遊走各空間，觀察整體屋型輪廓。判斷空間屬於正方形、長方形，或是不規則形狀，這有助於建立初步的空間概念。

2. 確認格局與房間數量

空間坪數影響格局配置。在遊走時同步觀察有幾間臥室、衛浴、廚房，以及整體屋況（如是否有壁癌、漏水、裝修痕跡等）。

二、描繪室內初步框架

以鉛筆概略繪製室內框架與格局，做為丈量的底圖。接下來的丈量過程中，再逐步修正與補足細節。

三、丈量工具與項目

準備三色原子筆與捲尺，依序進行丈量，內容包括：

• 牆面（寬度 + 厚度）
• 室內淨高
• 門（寬度 + 高度）
• 窗（寬度 + 高度 + 抬高高度）
• 樑（高度 + 深度 + 離地高度）
• 開關箱、電信箱位置
• 既有廚具、衛浴設備
• 既有天花板高度與形式

圖:考量裝修的需要，尺寸的丈量須盡量能達到完整性。

四、丈量流程建議

為了提高效率與完整性，可採分階段丈量法：

• 第一階段：丈量隔間尺寸、門與窗

• 第二階段：丈量樑位尺寸

• 第三階段：記錄弱電與給排水位置

若圖紙空間不足或時間受限，可使用拍照補足記錄。

五、丈量順序原則

• 以大門為起點，順時針丈量

• 從進出口的大門開始，依照順時針方向進行，最後再回到起始點。養成固定的丈量順序，有助於面對不同空間時不致混亂。

六、拍照輔助記錄

丈量完成後，須核對尺寸是否完整、是否有遺漏，確認無誤後再進行拍照記錄。拍攝原則如下：

• 拍攝角度：以每個空間的斜對角、半蹲角度取景，可同時拍入地面、牆面、天花板及轉角面，便於日後理解空間關係。

• 拍攝順序：依照進門動線進行，第一張先拍門牌號碼做為案場識別。

圖:依丈量的草稿，再經電腦放樣所完成的現況平面圖。

七、丈量過程注意事項

• 雙人丈量時，需重覆確認數值 : 一人唸出尺寸，另一人記錄時應同步複誦數值，可避免發生誤抄問題發生。

• 箭頭符號的運用 : 當圖紙空間不足以標記尺寸時，可用箭頭指向對應部位，標示尺寸於空白處，提高辨識度。

• 丈量樑位需先了解結構走向 : 確認樑的分布與走向，使用不同顏色筆標示大樑、小樑位置與尺寸。

• 基本結構判別原則:記住：「有樑就有柱子，有柱無樑時，多為管道間」，有助於判斷牆體性質與施工限制。

• 總長度與總寬度不能遺漏 : 在面對凹折或不規則格局時，須補量整體空間的總長與總寬，並以雙箭頭加註尺寸。

• 拍攝完整性 : 盡可能涵蓋每個角落，並依照空間動線進行有系統的拍攝，有助於資料整理與後續設計作業。
